Mạch công tắc Cảm ứng và Điều khiển từ xa qua Blynk v2.1.a là dự án nhà thông minh (smart home) của mình. Dự án nhằm thay thế các công tắc vật lý truyền thông trong gia đình, đồng thời hỗ trợ theo dõi và điều khiển từ xa thông qua ứng dụng mã nguồn mở Blynk.
Có thể kèm theo các module cảm biến như cảm biến nhiệt độ, độ ẩm (DHT11), cảm biến cường độ ánh sáng (GY30),... và tất cả các cảm biển khác hỗ trợ lập trình trên Arduino
{getToc} $title={Table of Contents}
GIỚI THIỆU

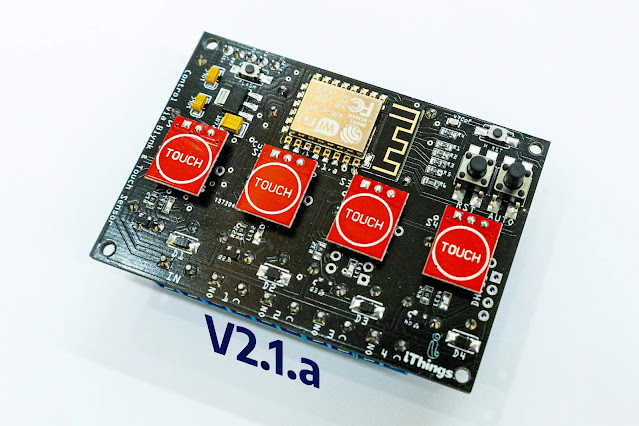

Công tắc Cảm ứng và Điều khiển từ xa qua Blynk v2.1.a
{getButton} $text={BUY NOW} $icon={cart} $color={#f05a22} $size={2}
Đây là phiên bản tiếp theo của mạch Bộ điều khiển, theo dõi nhà thông minh từ xa thông qua ứng dụng Blynk.
Phiên bản mới này được nâng cấp từ các switch vật lý lên thành các module cảm ứng TTP223 giúp việc điều khiển dễ dàng hơn và cũng mỏng hơn phiên bản trước.
Đồng thời sẽ có cập nhật mặt mới (CNC mica).
THÔNG SỐ KỸ THUẬT
Kích thước: 52x74x17mm
Kích thước nhỏ gọn (52x74x17mm) với mục đích thay thế các công tắc vật lý truyền thống trong gia đình, nên mạch có thể lắp vừa với tất cả các loại đế âm tường phổ biến (Sino, Panasonic...) có kích thước (64x105x39mm).
Mạch điều khiển: ESP-12
Mạch thu phát tín hiệu wifi ESP-12 là mạch mở rộng của mạch thu phát wifi phổ biến ESP8266
- Chuẩn Wifi: 2.4Ghz, chuẩn 802.11b/g/n
- Ngôn ngữ hỗ trợ C/C++, Arduino IDE....
- Flash: 4Mbytes
- Nhiệt độ hoạt động: -20°C - +85°C
Module cảm ứng: TTP223
Mạch Module cảm ứng phổ biến TTP223
Bộ đổi nguồn: Hilink HLK-PM01
Mạch dùng bộ chuyển đổi nguồn AC to DC thương hiệu Hi-link, có mã HLK-PM01
- Điện áp vào: 100-240V AC 50-60Hz
- Điện áp ra: 5V DC 0.6A 3W
Relay (Rơ le): Songle SRD-05VDC
Mạch sử dụng relay thương hiệu SONGLE, chân ra của relay là chân thường mở (NO: Normal Open)
- Điện áp điều khiển: 5VDC
- Khả năng chịu tải: 250V AC - 10A
Module chức năng: DHT11, GY30
Hỗ trợ sẵn 2 Module phổ biến
- DHT11: Module theo dõi nhiệt độ, độ ẩm theo thời gian thực
- GY30: Theo dõi cường độ ánh sáng theo thời gian thực
TÍNH NĂNG
Mạch được nạp sẵn code điều khiển. Để bắt đầu sử dụng cần kết nối tới server Blynk thông qua wifi.
{getButton} $text={Hướng dẫn cài đặt} $icon={link}
Sau khi mạch đã được kết nối, sẽ có 2 lựa chọn điều khiển
- Điều khiển Offline bằng cách chạm vào các Module cảm ứng trên mạch
- Điều khiển và theo dõi Online trên ứng dụng Blynk
Với các biến thế có Module cảm biến thì có thể theo dõi trực tiếp các thông số ngay trên app và có thể vẽ biểu đồ theo dõi các thông số này 1 cách dễ dàng
Mạch có các chế độ hoạt động cho từng Relay
- Manual: điều khiển bằng tay, không tự động
- Time All: Hẹn thời gian chung cho cả mạch
- Time Relay x:: Hẹn thời gian riêng cho Relay x
- Temperature: Hoạt động tự động theo điều kiện Nhiệt độ. Mặc định khi nhiệt độ môi trường lớn hơn nhiệt độ đã cài đặt thì Relay sẽ ở được kết nối.
- Luminous: Hoạt động tự động theo điều kiện Cường độ ánh sáng. Mặc định khi cường độ ánh sáng nằm ngoài khoảng đã cài đặt thì Relay sẽ được kết nối.
HƯỚNG DẪN SỬ DỤNG
Các nút trên mạch
Module cảm ứng điện dung TTP223
Chuyển trạng thái Relay khi chạm
H.RST
Đặt lại cài đặt thông số cho mạch: Wifi, Auth Code, Server
RST
Khởi động lại mạch
AUTO
Tắt toàn bộ chế độ tự động đang bật của mạchFLASH
Nút chức năng khi nạp Code cho mạch
Hướng dẫn kết nối
Phần 1: Cài đặt trên App
Bước 1: Đăng nhập vào ứng dụng Blynk
Nếu chưa có tài khoản vui lòng tham khảo cách tạo tài khoản không giới hạn năng lượng (Energy) tại đây: Chia sẻ Blynk Custom Sever - Không giới hạn Energy
Bước 2: Sao chép dự án
- Quét mã QR để sao chép dự án (Project) tương ứng với mạch bạn đang sử dụng
Dưới đây là mã QR tổng cho biến thể gốc của mạch (Variant 0)
Danh sách mã QR các biến thế khác
{getButton} $text={BIẾN THỂ} $icon={info} $color={#f05a22} $size={2}
Bước 3: Lấy Auth Token
Vào phần cài đặt của dự án để lấy Auth Token của dự án
Có 2 cách:
- Chọn Copy all để sao chép Auth Token vào bộ nhớ tạm
- Chọn Email all để gửi Auth Token về email
Phần 2: Cài đặt trên mạch
Bước 1: Cấp nguồn
Có 2 cách:
- Cấp nguồn AC thông qua cổng AC IN: điện áp vào 100-240VAC
- Cấp nguồn DC 5V thông qua 2 chân cắm jump 2.54mm ở góc trên bên trái của mạch
Bước 2: Cài đặt thông số cho mạch
- Kết nối với Wifi do mạch phát ra, tên mặc định:
iThings-SMH_xxxxx
- Dùng trình duyệt truy cập vào địa chỉ:
192.168.4.1
- Chọn Configure Wifi để bắt đầu nhập các thông số
Mạch sẽ quét Wifi khả dụng
- Chọn Wifi mạch sẽ kết nối
- Nhập Password wifi
- Cài đặt thông số server của server đã tạo tài khoản
Mặc định sẽ là server custom của mình (blynk-server.com). Nếu bạn tạo tài khoản trên các server khác thì vui lòng đổi sang đúng Url hoặc IP của server đó.{alertWarning}
- Điền Auth Token đã lấy ở Phần 1
- Chọn Save để lưu cài đặt
- Mở ứng dụng Blynk và kiểm tra kết nối.
Video hướng dẫn cài đặt và kết nối.
Điều khiển trên ứng dụng Blynk
Giao diện tab điều khiểnTab 1: Control
1. Đồng hồ Live Time
2. Bật/Tắt tất cả Relay trên bộ điều khiển và được link với bộ điều khiển
3. Chọn chế độ hoạt độn của Relay: Manual - Auto
4. Theo dõi, chuyển trạng thái Relay
5. Nhiệt độ (℃)
6. Độ ẩm (%)
7. Heat Index - Nhiệt độ cảm giác (℃)
8 Cường độ ánh sáng (lx - lux)
Tab 2: Settings
9. Bật/Tắt chế độ hẹn giờ
10. Cài đặt khoảng thời gian Relay sẽ Bật (ON)
11. Bật/Tắt chế độ tự động theo Nhiệt độ môi trường
12. Cài đặt thông số nhiệt độ tới hạn, khi nhiệt độ môi trường cao hơn nhiệt độ đó thì Relay sẽ chuyển sang Bật (ON)
13. Bật/tắt chế độ tự độn theo Cường độ ánh sáng
14. Cài đặt thông số ánh sáng Min-Max. Khi cường độ ánh sáng môi trường thấp hơn Min thì Relay chuyển Bật (ON), và Tắt (OFF) khi cao hơn Max
15. Biểu đồ theo dõi Nhiệt độ và Độ ẩm
BIẾN THỂ - VARIANT
Biến thể 1: 4 Relay
Mạch chỉ gồm relay, tối đa 4 relay
Biến thể 2: DHT11 + 3 Relay
Mạch gồm module cảm biến nhiệt độ, độ ẩm DHT11 và relay (tối đa 3 relay)
Biến thể 3: GY-30 + 2 Relay
Mạch gồm mudule cảm biến cường độ ánh sáng GY30 và relay (tối đa 2 relay)
Biến thể 4: DHT11 + GY-30 + Relay
Mạch gồm 2 module cảm biến nhiệt độ, độ ẩm (DHT11), cường độ ánh sáng (GY-30) và 1 Relay
CÁC LỖI THƯỜNG GẶP
- Đã kết nối vào wifi do mạch phát ra nhưng không truy cập được vào địa chỉ 192.168.4.1: Kiểm tra có bật dữ liệu di động (4G, 5G) không? Nếu có thì tắt dữ liệu di động và reload lại trang
- Không hiện nút Configure: Reload lại trang nhiều lần
- Đã chọn save nhưng mở ứng dụng thì không thấy mạch kết nối: Có thể nhập sai 1 thông số nào đó, thực hiện lại từ Phần 2 B1
- Đang dùng được 1 thời gian thì trong ứng dụng không thấy mạch kết nối nữa: do tín hiệu wifi mà mạch kết nối tới không ổn định nên bị disconnect, nhấn nút Restart (RST) để mạch kết nối lại với wifi
Hỗ trợ tùy biến thêm các Module khác. Liên hệ theo thông tin bên dưới để biết thêm thông tin.{alertSuccess}
